Основные особенности модели

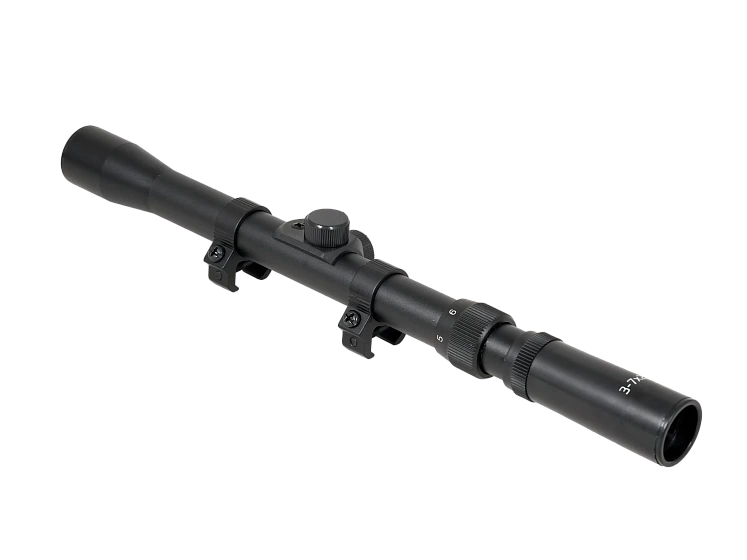

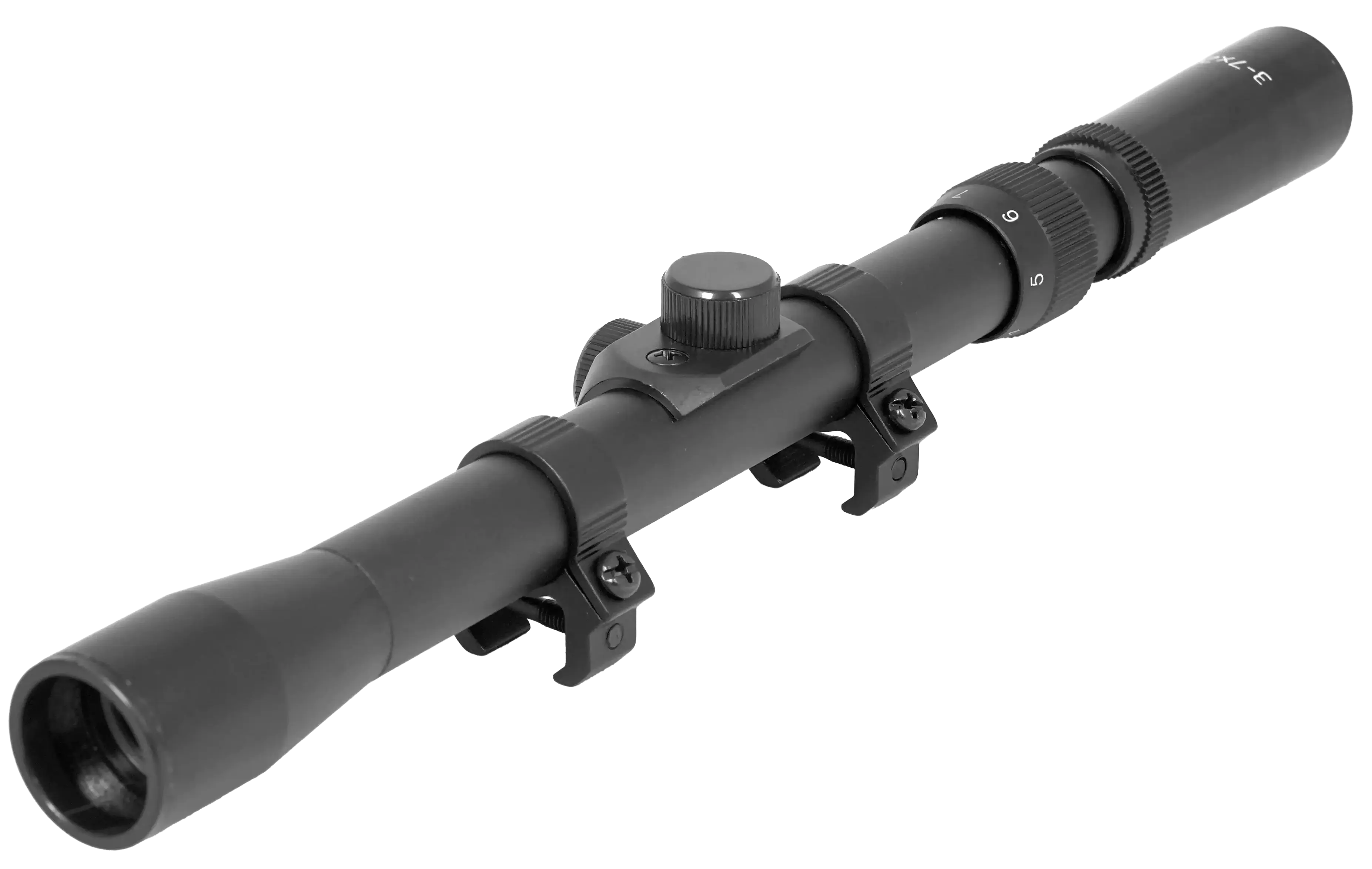

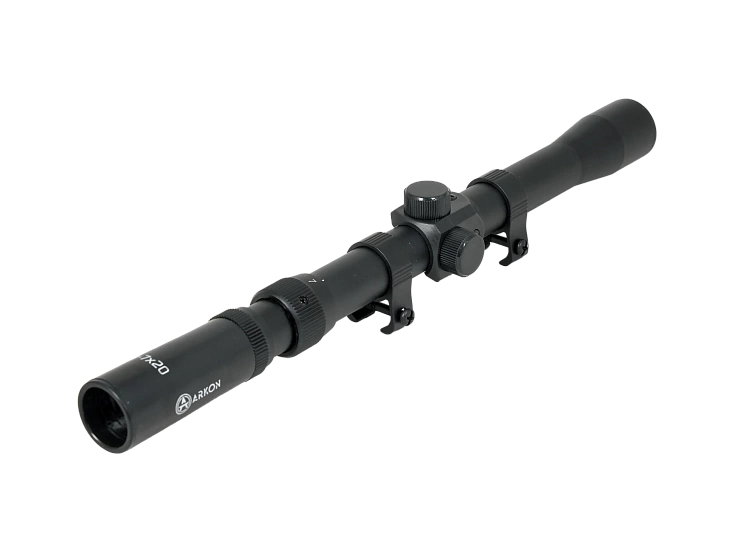

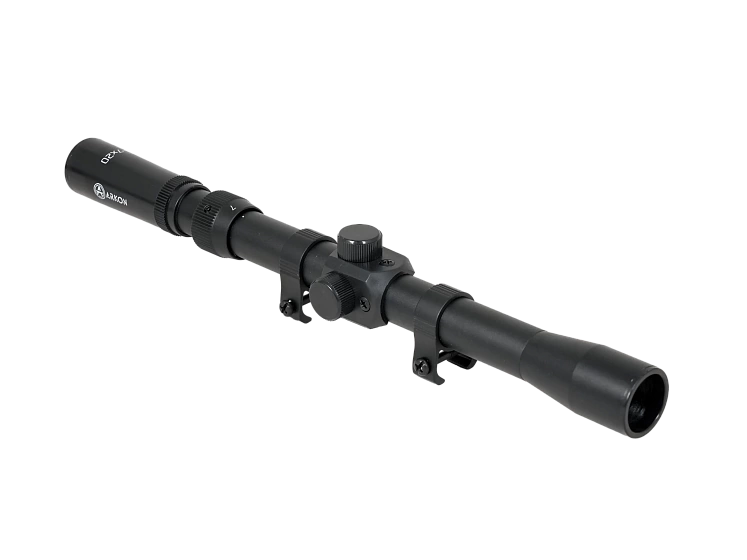

Оптический прицел ARKON 3-7x20 – переменная кратность и компактная конструкция

ARKON 3-7x20 – дневной оптический прицел с переменной кратностью от 3x до 7x, предназначенный для установки на пневматическое и малокалиберное огнестрельное оружие. Модель рассчитана на стрелков, которым важно выбирать увеличение в зависимости от дистанции и текущей задачи, сохраняя компактность и понятное механическое управление.

Оптическая система ARKON 3-7x20 сочетает объектив со световым диаметром 20 мм, удаление выходного зрачка 60-80 мм и поле зрения 11,5-27,7 м на дистанции 100 м. Прицел оснащен регулируемым окуляром, механизмами вертикальной и горизонтальной юстировки и креплением для планки типа «ласточкин хвост» шириной 11-12 мм. Масса прибора составляет 120 г, длина – 292 мм.

Переменная кратность 3-7x

Главная особенность ARKON 3-7x20 – возможность изменять увеличение в диапазоне от 3x до 7x. Регулировка выполняется кольцом кратности, расположенным перед окуляром.

На меньшем увеличении стрелок получает более широкий обзор и быстрее ориентируется в наблюдаемой области. При необходимости визуально приблизить объект кратность можно увеличить до 7x. Масштаб изображения меняется непосредственно во время эксплуатации без переустановки прицела.

Нужное увеличение выбирается поворотом регулировочного кольца, без электронных систем и источников питания.

Объектив 20 мм и поле зрения 11,5-27,7 м

Световой диаметр объектива ARKON 3-7x20 составляет 20 мм. Такой формат позволяет сохранить небольшие габариты и массу конструкции.

Поле зрения на дистанции 100 м находится в диапазоне 11,5-27,7 м и зависит от выбранной кратности. При уменьшении увеличения наблюдаемая область становится шире, при повышении кратности уже. Пользователь может выбирать между более широким обзором и более крупным изображением объекта.

Переменная кратность позволяет адаптировать ARKON 3-7x20 под конкретную ситуацию.

Удаление выходного зрачка 60-80 мм

Удаление выходного зрачка ARKON 3-7x20 составляет 60-80 мм. Параметр необходимо учитывать при монтаже и выборе положения прицела относительно глаза.

До окончательной затяжки крепежных винтов прибор можно перемещать по планке, подбирая удобное положение при естественной вкладке. Одновременно важно сохранять безопасное расстояние между окуляром и глазом.

После выбора рабочей позиции крепление фиксируется, а пользователь проверяет отсутствие люфтов.

Регулируемый окуляр

ARKON 3-7x20 оснащен регулируемым окуляром с фиксирующим кольцом. Механизм позволяет настроить четкость прицельной сетки под зрение пользователя.

Для регулировки фиксирующее кольцо ослабляется, после чего вращением окуляра выбирается положение, при котором сетка воспринимается наиболее четко. Затем кольцо затягивается и сохраняет настройку.

Окуляр отвечает за четкость прицельной сетки, а кольцо кратности за изменение увеличения.

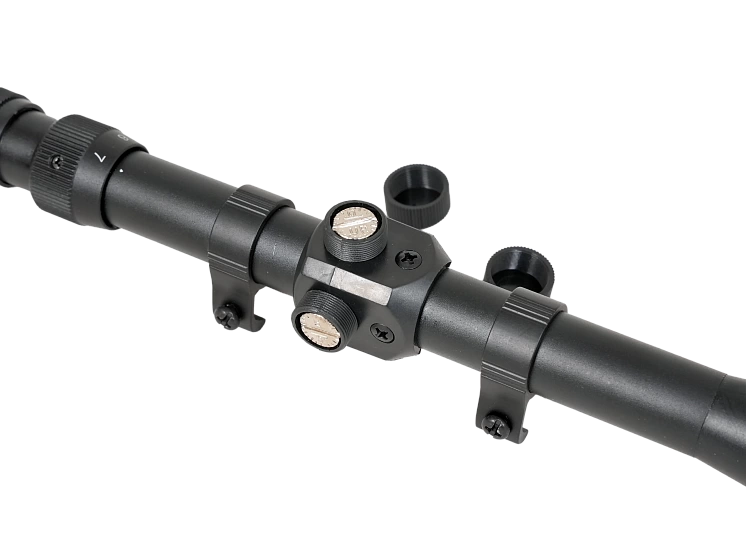

Горизонтальная и вертикальная юстировка

Для пристрелки ARKON 3-7x20 предусмотрены отдельные механизмы регулировки по вертикали и горизонтали. Они позволяют корректировать положение средней точки попадания относительно точки прицеливания.

Вертикальная юстировка используется для внесения поправок по высоте, горизонтальная по направлению. Регулировочные винты находятся в центральной части корпуса и закрываются защитными колпачками.

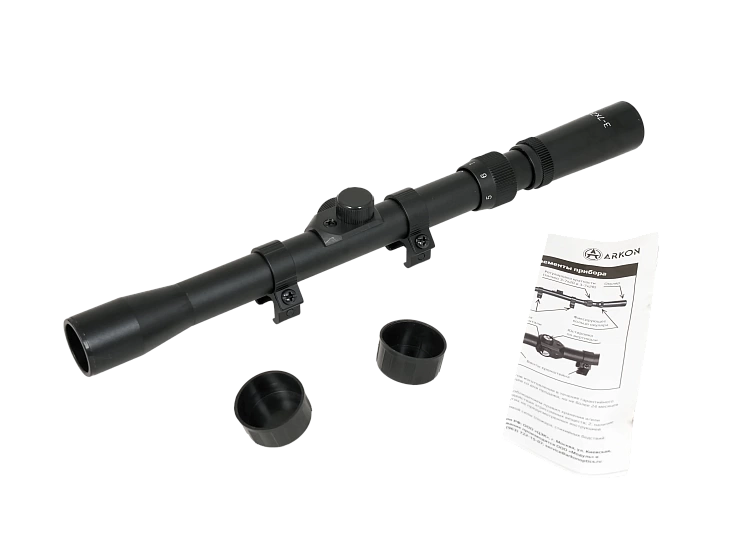

Перед пристрелкой колпачки снимаются, выполняются необходимые корректировки, после чего защитные элементы устанавливаются обратно. Так регулировочные узлы остаются доступными для настройки и защищенными при эксплуатации.

Крепление на «ласточкин хвост» 11-12 мм

ARKON 3-7x20 рассчитан на установку на планку типа «ласточкин хвост» шириной 11-12 мм. Крепление интегрировано в конструкцию и фиксируется винтами кронштейна.

При монтаже выбирается удобное положение относительно глаза, проверяются отсутствие люфтов и правильная ориентация прицельной сетки. Если сетка расположена неровно, крепление можно ослабить, выровнять корпус и повторно затянуть винты.

Посадочный диаметр ARKON 3-7x20 составляет 19 мм.

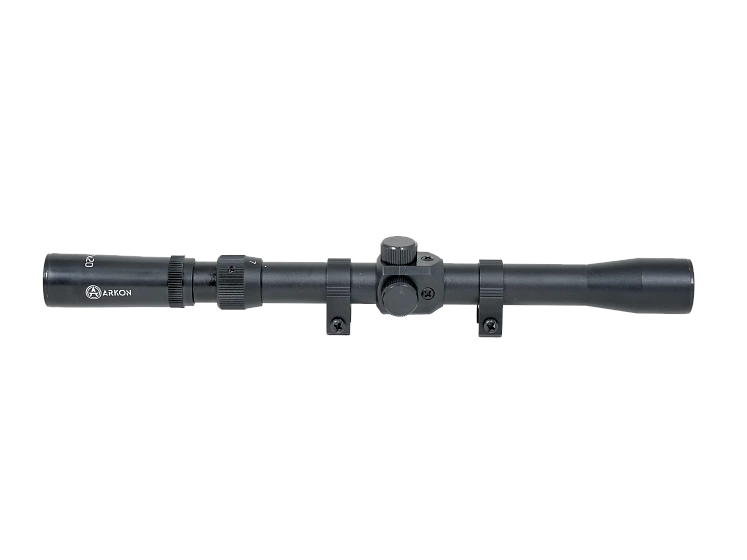

Масса 120 г и длина 292 мм

Масса ARKON 3-7x20 составляет 120 г, полная длина 292 мм. В корпусе последовательно размещены объектив, крепление, механизмы юстировки, кольцо регулировки кратности и окуляр.

Выбор увеличения, настройка окуляра и внесение поправок выполняются механически непосредственно на корпусе.

Подготовка ARKON 3-7x20 к работе

Подготовка начинается с настройки окуляра. Пользователь выбирает положение, при котором прицельная сетка хорошо различима, после чего фиксирует окуляр.

Затем ARKON 3-7x20 устанавливается на оружие с учетом безопасного расстояния до глаза. Проверяются отсутствие люфтов и ориентация сетки. После окончательной фиксации выполняется пристрелка с помощью вертикального и горизонтального механизмов юстировки.

После первоначальной настройки стрелок может использовать диапазон увеличения 3-7x в зависимости от задачи. Для изменения кратности не требуется переустанавливать прицел.

Назначение ARKON 3-7x20

ARKON 3-7x20 предназначен для пневматического и малокалиберного огнестрельного оружия. Использование на более мощном оружии конструкцией прибора не предусмотрено.

Соответствие оптики классу оружия является обязательным условием правильной эксплуатации. Перед любыми операциями с установкой, настройкой или обслуживанием необходимо убедиться, что оружие разряжено и поставлено на предохранитель.

ARKON 3-7x20 – практичная оптика с регулируемым увеличением

ARKON 3-7x20 сочетает переменную кратность 3-7x, объектив 20 мм, поле зрения 11,5-27,7 м на 100 м и удаление выходного зрачка 60-80 мм. Регулируемое увеличение позволяет менять масштаб изображения в зависимости от ситуации, а механическая конструкция сохраняет управление понятным и предсказуемым.

Регулируемый окуляр помогает адаптировать четкость прицельной сетки под пользователя. Вертикальная и горизонтальная юстировка обеспечивают возможности для пристрелки, а крепление на планку «ласточкин хвост» шириной 11-12 мм рассчитано на установку на совместимое оружие.

При массе 120 г и длине 292 мм ARKON 3-7x20 остается компактным инструментом для практической стрельбы.

Подход ARKON строится на разработке оптических решений с четко определенными характеристиками, рациональной конструкцией и понятной эксплуатацией. Разработка технологий, сервисное сопровождение и техническое обслуживание бренда организованы в России и Беларуси, а производство осуществляется в Китае.

ARKON 3-7x20 воплощает эту концепцию в формате компактного дневного прицела: регулируемая кратность, необходимые механические настройки, небольшая масса и функциональность, ориентированная на практическое применение.
