Основные особенности модели

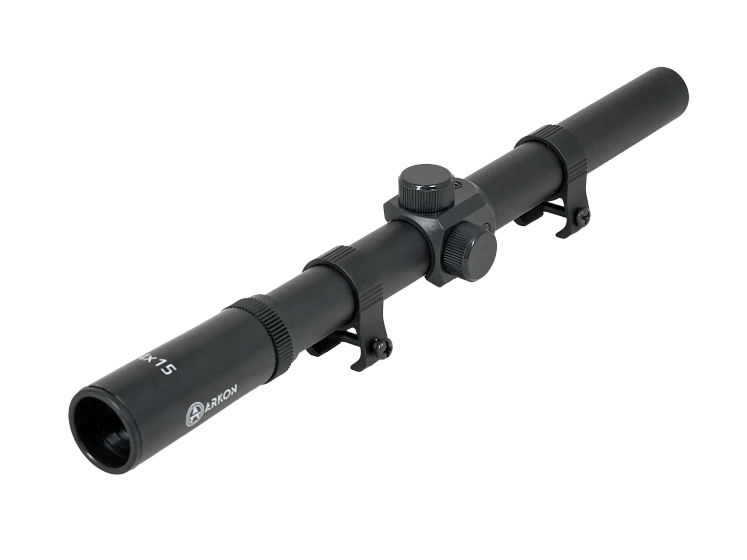

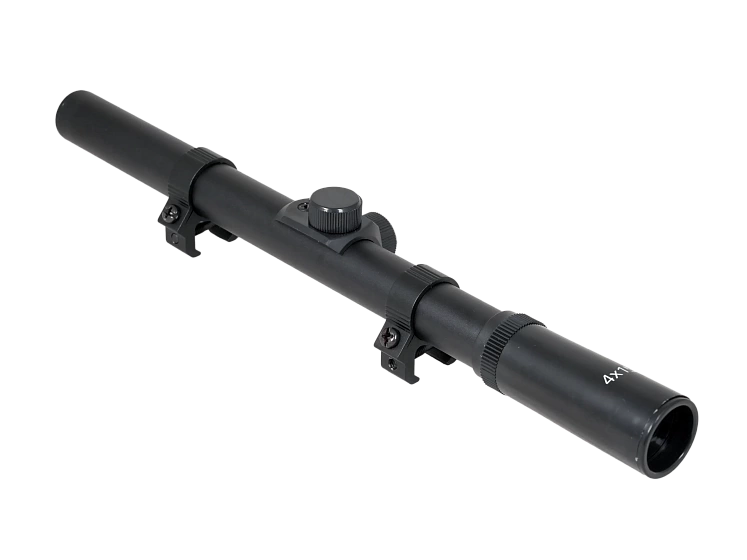

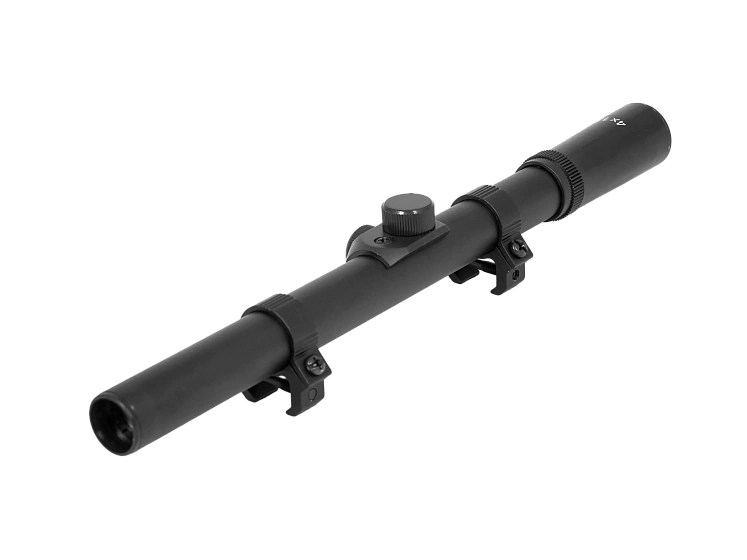

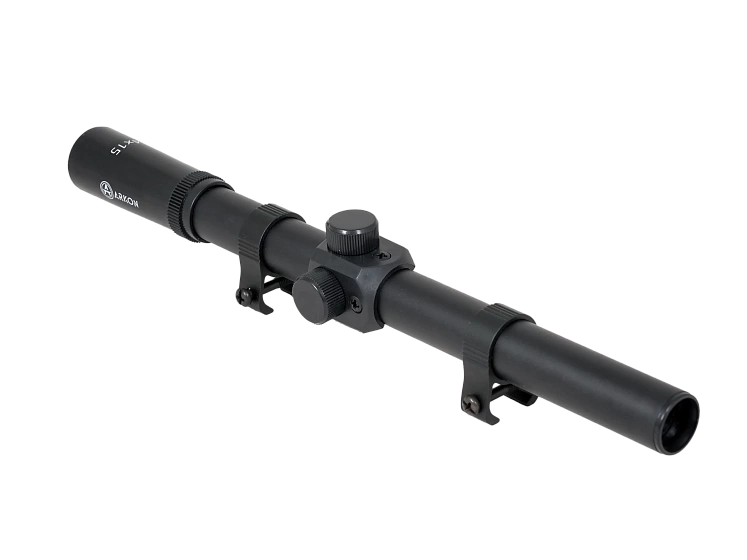

Оптический прицел ARKON 4x15 – компактная оптика с фиксированной кратностью 4x

ARKON 4x15 – компактный оптический прицел с постоянным увеличением 4x, рассчитанный на установку на пневматическое и малокалиберное огнестрельное оружие. Модель ориентирована на стрелков, которым требуется простая, понятная и легкая оптическая система без лишних регулировок кратности. Фиксированное четырехкратное увеличение позволяет использовать один привычный масштаб изображения, а небольшие размеры и масса делают прицел удобным для установки на компактное оружие.

Конструкция ARKON 4x15 сочетает объектив со световым диаметром 15 мм, постоянную кратность 4x, удаление выходного зрачка 60-80 мм и широкое поле зрения 20,8 м на дистанции 100 м. При длине 271 мм масса модели составляет всего 86 г. Прицел оснащен механизмами горизонтальной и вертикальной юстировки, регулируемым окуляром и интегрированным креплением для установки на планку типа «ласточкин хвост» шириной 11-12 мм.

Фиксированное увеличение 4x

В основе оптической схемы ARKON 4x15 используется постоянная кратность 4x. Такое решение избавляет стрелка от необходимости дополнительно выбирать и настраивать увеличение перед использованием прицела. Оптическая система постоянно работает в одном масштабе, благодаря чему положение органов управления остается простым и предсказуемым.

Фиксированная кратность особенно удобна в тех случаях, когда прицел используется в привычном диапазоне дистанций и от него не требуется постоянное изменение увеличения. Стрелок получает стабильное изображение с заранее известным масштабом и может сосредоточиться непосредственно на наблюдении, наведении и работе с оружием.

Отсутствие отдельного механизма изменения кратности также делает компоновку ARKON 4x15 максимально лаконичной. Основными элементами управления остаются настройка окуляра и механизмы внесения вертикальных и горизонтальных поправок.

Объектив 15 мм

Световой диаметр объектива ARKON 4x15 составляет 15 мм. Небольшой объектив является одной из особенностей этой модели и напрямую связан с ее компактным форматом.

Такая конфигурация позволяет сохранить небольшую массу и аккуратные габариты оптического прицела. ARKON 4x15 подходит для случаев, когда важно не перегружать оружие дополнительным оборудованием и сохранить удобство его удержания и эксплуатации.

Объектив расположен в передней части корпуса и образует единую оптическую систему с окуляром и прицельной сеткой. Конструкция не требует от пользователя дополнительных операций с объективом перед началом работы.

Поле зрения 20,8 м на дистанции 100 м

Поле зрения ARKON 4x15 составляет 20,8 м на 100 м. Для прицела с фиксированной четырехкратной кратностью это важный рабочий параметр, определяющий размер пространства, которое стрелок видит через оптическую систему.

Широкая наблюдаемая область облегчает первоначальное обнаружение объекта в поле зрения и помогает контролировать пространство вокруг выбранной точки прицеливания. Стрелку не приходится работать исключительно с небольшим фрагментом наблюдаемой сцены.

Сочетание увеличения 4x и поля зрения 20,8 м на 100 м делает ARKON 4x15 сбалансированной моделью для практического использования там, где требуется не только увеличение цели, но и сохранение достаточного обзора.

Удаление выходного зрачка 60-80 мм

Удаление выходного зрачка ARKON 4x15 находится в диапазоне от 60 до 80 мм. Этот параметр определяет рабочее расстояние между глазом стрелка и окуляром, при котором сохраняется нормальное наблюдение изображения через прицел.

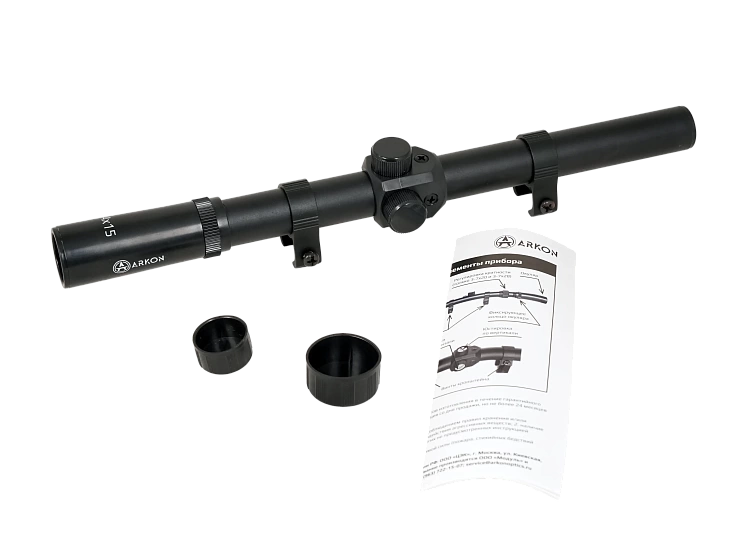

При монтаже пользователь может выбрать удобное положение прицела на оружии с учетом индивидуальной вкладки и положения головы. В инструкции отдельно предусмотрено требование устанавливать оптический прицел на безопасном расстоянии от глаза стрелка.

Диапазон 60-80 мм позволяет точно подобрать положение ARKON 4x15 на планке и после установки зафиксировать крепежные винты.

Регулировка окуляра под зрение стрелка

Перед началом работы с ARKON 4x15 выполняется настройка окуляра. Для этого предусмотрено фиксирующее кольцо, позволяющее сначала отрегулировать резкость изображения прицельной сетки, а затем сохранить выбранное положение.

Настройка выполняется в несколько действий. Фиксирующее кольцо окуляра ослабляется, после чего вращением окуляра выбирается положение, при котором прицельная сетка воспринимается максимально четко. После регулировки кольцо затягивается.

Такой механизм позволяет адаптировать окуляр непосредственно под пользователя. После первоначальной настройки стрелку не требуется постоянно возвращаться к этому элементу управления – положение можно зафиксировать и использовать прицел с уже установленной резкостью сетки.

Вертикальная и горизонтальная юстировка

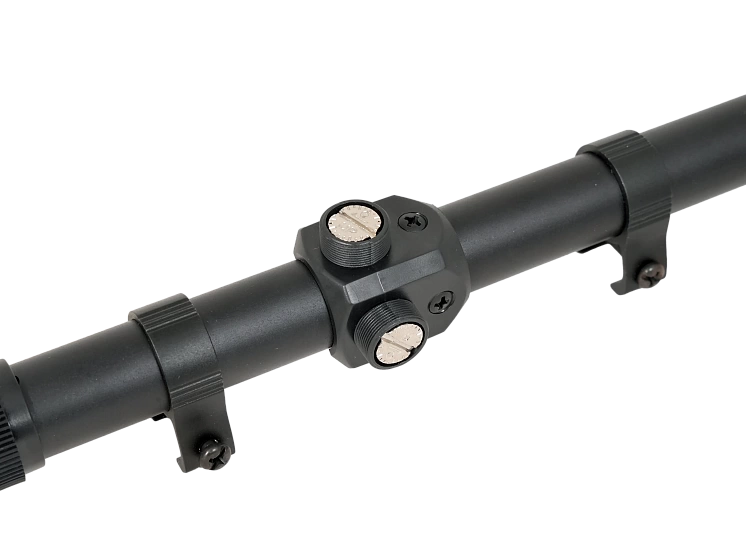

Для пристрелки ARKON 4x15 предусмотрены отдельные механизмы регулировки по вертикали и горизонтали. Юстировочные винты расположены на корпусе прицела и закрываются защитными колпачками.

Вертикальная регулировка используется для смещения средней точки попадания по высоте, горизонтальная - для корректировки положения по направлению. Такая схема позволяет последовательно привести точку попадания к выбранной точке прицеливания.

После завершения пристрелки защитные колпачки устанавливаются обратно. Это формирует простую последовательность работы: установка прицела, настройка окуляра, проверка положения сетки, пристрелка и последующая эксплуатация с уже внесенными поправками.

Крепление на планку «ласточкин хвост» 11-12 мм

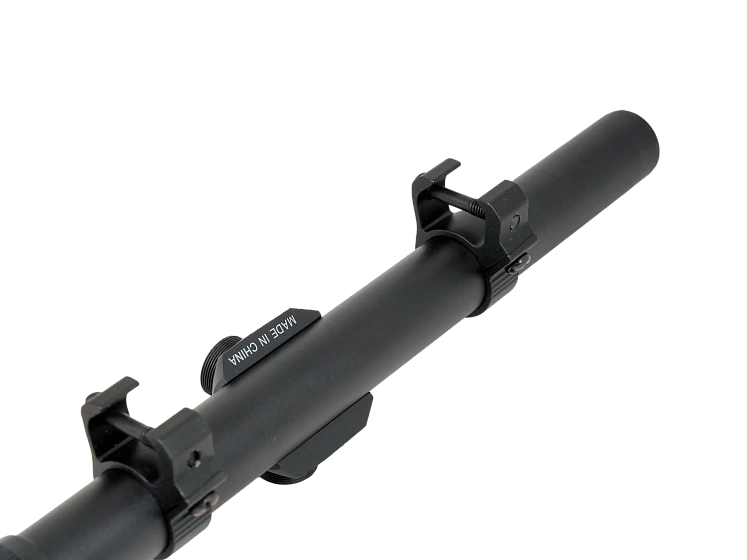

ARKON 4x15 рассчитан на установку на распространенную планку типа «ласточкин хвост» шириной 11-12 мм. Крепежные элементы являются частью конструкции прицела и затягиваются винтами кронштейна.

При установке пользователь может перемещать прицел по планке, выбирая удобное положение относительно глаза. После определения оптимальной позиции винты кронштейна затягиваются до устранения люфтов.

Если после установки прицельная сетка визуально расположена неровно, конструкция позволяет ослабить крепление, скорректировать положение корпуса и повторно зафиксировать прицел.

Посадочный диаметр ARKON 4x15 составляет 19 мм.

Минимальная масса – 86 г

Одно из заметных преимуществ ARKON 4x15 – небольшая масса. Прицел весит всего 86 г. Среди моделей линейки ARKON 4x15 / 4x20 / 4x28 / 3-7x20 / 3-7x28 именно версия 4x15 является самой легкой.

Небольшой вес особенно важен для компактного оружия. Оптика оказывает минимальное влияние на общую массу установленного оборудования и не создает избыточной нагрузки на верхнюю часть оружия.

Для пневматических и малокалиберных систем это позволяет сохранить удобную и компактную конфигурацию без применения массивного оптического оборудования.

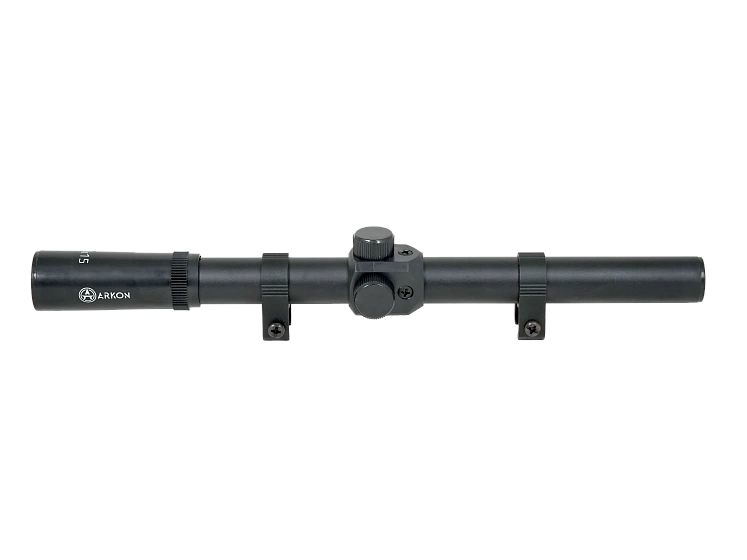

Длина корпуса 271 мм

Полная длина ARKON 4x15 составляет 271 мм. Компактный корпус удобен для установки на оружие с ограниченным пространством на планке и позволяет подобрать положение прицела с учетом необходимого удаления окуляра от глаза.

Компоновка модели построена последовательно: объектив, корпус с креплением и механизмами юстировки, окуляр и фиксирующее кольцо окуляра. Отдельного блока регулировки увеличения у ARKON 4x15 нет, поскольку модель работает с постоянной кратностью 4x.

В результате стрелок получает классическую оптическую систему с минимальным количеством органов управления.

Понятная подготовка к работе

Конструкция ARKON 4x15 рассчитана на последовательную подготовку прибора без сложных дополнительных настроек. Перед использованием необходимо отрегулировать окуляр, установить прицел на оружие, проверить отсутствие люфтов и правильность положения прицельной сетки.

После этого выполняется пристрелка с использованием вертикального и горизонтального механизмов юстировки. Когда требуемое положение средней точки попадания достигнуто, юстировочные винты закрываются защитными колпачками.

Фиксированная кратность дополнительно упрощает дальнейшую эксплуатацию. Пользователю не требуется выбирать увеличение при каждом использовании - оптическая система постоянно остается в режиме 4x.

Для пневматического и малокалиберного оружия

ARKON 4x15 разработан для применения на пневматическом или малокалиберном огнестрельном оружии. Это необходимо учитывать при подборе оптики и ее дальнейшей эксплуатации.

Использование модели на более мощном оружии не предусмотрено. Такое ограничение является частью эксплуатационных требований к прицелу и позволяет сразу определить область его применения.

Таким образом, ARKON 4x15 занимает четко определенную позицию в линейке: это небольшой и легкий четырехкратный прицел для совместимого пневматического и малокалиберного оружия.

ARKON 4x15 – функциональная оптика без лишней сложности

ARKON 4x15 подойдет стрелкам, которым требуется компактный оптический прицел с постоянным четырехкратным увеличением и понятной системой настройки. Модель сочетает массу 86 г, длину 271 мм, объектив 15 мм, поле зрения 20,8 м на 100 м и удаление выходного зрачка 60-80 мм.

Регулируемый окуляр позволяет настроить четкость прицельной сетки, а отдельные механизмы вертикальной и горизонтальной юстировки используются для пристрелки. Интегрированное крепление обеспечивает установку на планку «ласточкин хвост» шириной 11-12 мм.

При разработке оптических решений ARKON особое внимание уделяется практичности, понятной эксплуатации и соответствию оборудования конкретным сценариям применения. Разработка технологий, сервисное сопровождение и обслуживание бренда организованы в России и Беларуси, а производственная площадка находится в Китае. Такой подход позволяет объединять техническую разработку продукта с доступностью сервисной поддержки для владельцев оборудования.

ARKON 4x15 отражает этот принцип в компактном формате: только необходимые регулировки, фиксированная оптическая схема, небольшая масса и характеристики, рассчитанные на практическое применение с пневматическим и малокалиберным оружием.
