Основные особенности модели

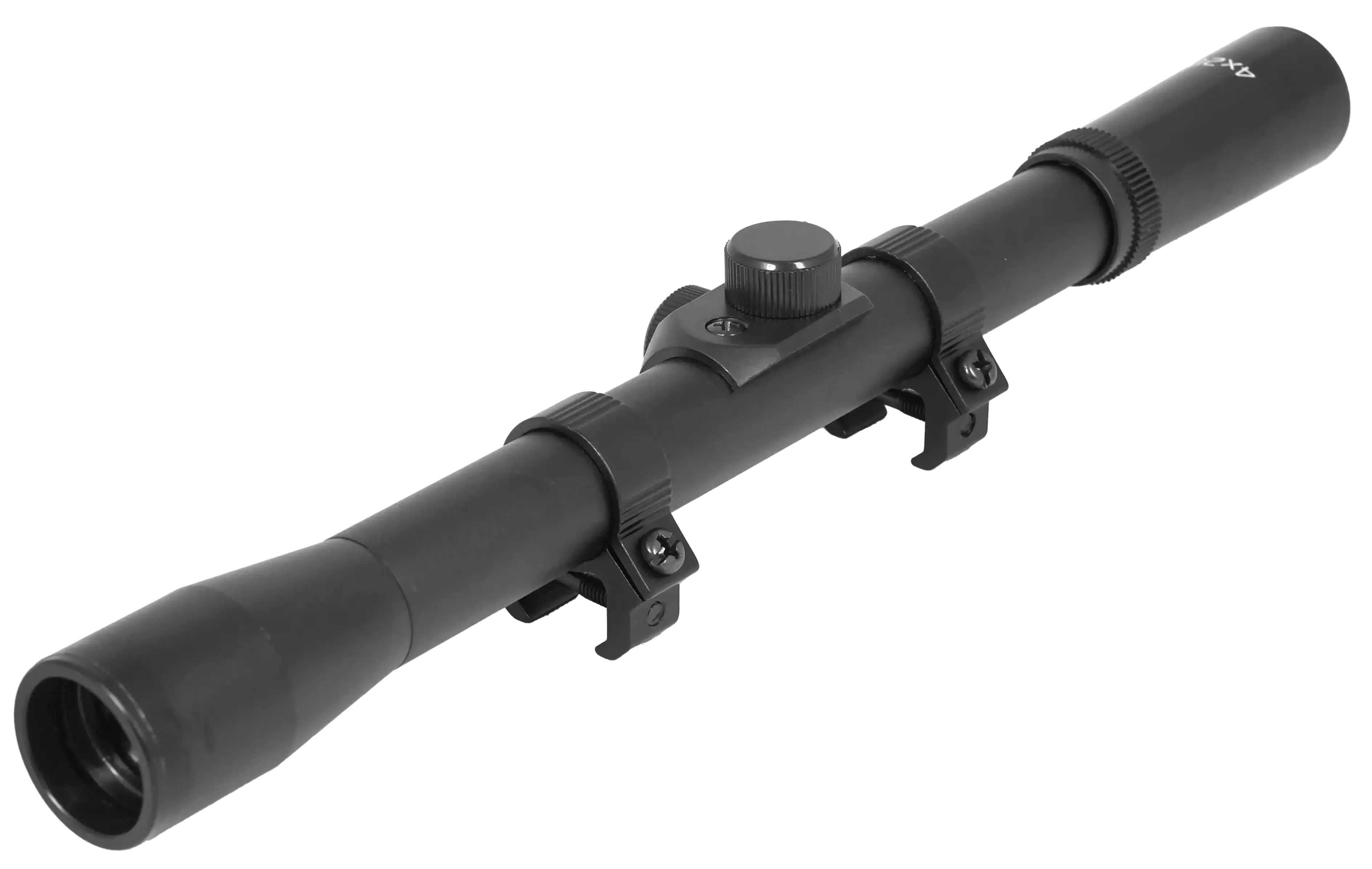

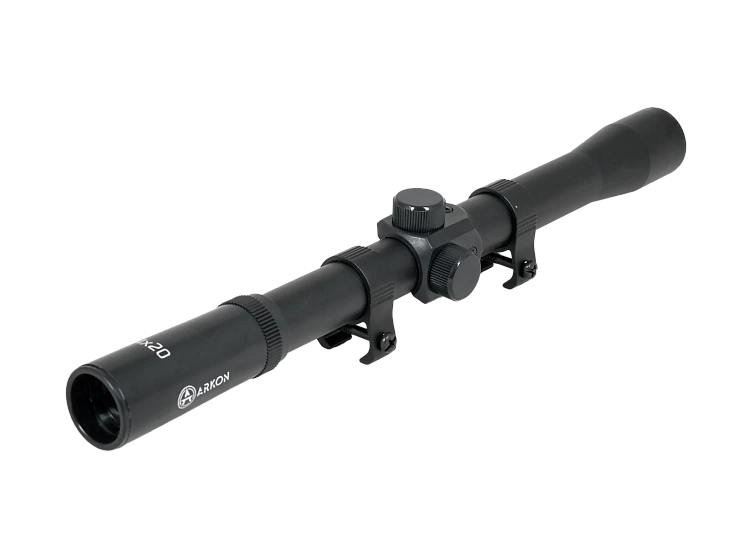

Оптический прицел ARKON 4x20 – компактная оптика с постоянным увеличением 4x

ARKON 4x20 – компактный оптический прицел с фиксированной кратностью 4x, предназначенный для установки на пневматическое и малокалиберное огнестрельное оружие. Модель сочетает простую оптическую схему, небольшой вес и базовый набор регулировок, необходимых для настройки прицела под конкретное оружие и стрелка.

Постоянное четырехкратное увеличение избавляет от необходимости выбирать кратность непосредственно перед выстрелом. Световой диаметр объектива 20 мм обеспечивает компактность конструкции, а поле зрения 20,8 м на дистанции 100 м позволяет контролировать достаточно широкую область пространства. При длине 273 мм масса ARKON 4x20 составляет всего 92 г.

Конструкция дополнена регулируемым окуляром, механизмами горизонтальной и вертикальной юстировки и креплением для установки на планку типа «ласточкин хвост» шириной 11-12 мм. Такой набор характеристик делает ARKON 4x20 практичным решением для стрелков, которым требуется легкий оптический прицел без сложной системы управления.

Постоянная кратность 4x

Оптическая система ARKON 4x20 работает с фиксированным увеличением 4x. Постоянная кратность обеспечивает одинаковый масштаб изображения при каждом использовании прицела и упрощает работу с оптикой.

Стрелку не требуется дополнительно регулировать увеличение или контролировать положение кольца кратности. После установки, настройки окуляра и пристрелки прицел готов к дальнейшему использованию с постоянным четырехкратным увеличением.

Такое решение особенно удобно в ситуациях, когда оружие используется в заранее понятном диапазоне дистанций. Пользователь быстро привыкает к масштабу изображения, размеру наблюдаемой области и особенностям прицельной картины.

Отсутствие механизма переменной кратности также позволяет сохранить конструкцию ARKON 4x20 простой и компактной. На корпусе остаются только те элементы настройки, которые непосредственно необходимы для установки, юстировки и адаптации окуляра.

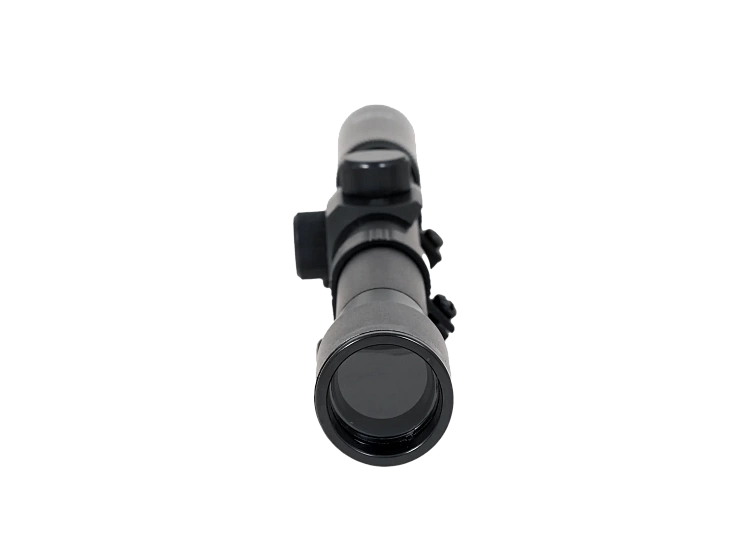

Объектив со световым диаметром 20 мм

Световой диаметр объектива ARKON 4x20 составляет 20 мм. Это промежуточный вариант в линейке компактных прицелов с постоянным увеличением 4x: модель имеет более крупный объектив по сравнению с ARKON 4x15, но при этом сохраняет небольшие габариты и массу.

Компактный объектив позволяет использовать прицел на оружии, где важны небольшой вес установленного оборудования и аккуратная компоновка. Прицел не требует массивного крепления и не создает значительного дополнительного утяжеления конструкции.

Объектив, корпус, узел юстировки и окуляр образуют классическую линейную компоновку. Благодаря отсутствию дополнительных электронных компонентов и блока изменения кратности конструкция остается понятной для эксплуатации и настройки.

Поле зрения 20,8 м на 100 м

Поле зрения ARKON 4x20 составляет 20,8 м на дистанции 100 м. Этот параметр показывает ширину пространства, наблюдаемого через прицел на указанном расстоянии.

Для практического использования достаточно широкое поле зрения важно не меньше, чем увеличение. Оно позволяет быстрее ориентироваться в наблюдаемой области, находить объект после вскидки оружия и видеть пространство рядом с точкой прицеливания.

Сочетание четырехкратного увеличения и поля зрения 20,8 м на 100 м формирует сбалансированную оптическую конфигурацию. Пользователь получает увеличение изображения без чрезмерного сужения наблюдаемого пространства.

Постоянство характеристик также упрощает привыкание к прицелу. Масштаб и поле зрения не меняются в зависимости от настроек кратности, поэтому после определенного периода эксплуатации стрелок заранее понимает, какую область он увидит через окуляр.

Удаление выходного зрачка 60-80 мм

Удаление выходного зрачка ARKON 4x20 составляет 60-80 мм. Этот диапазон необходимо учитывать при выборе положения прицела на оружии.

При монтаже ARKON 4x20 можно перемещать вдоль крепежной планки, подбирая положение с учетом индивидуальной вкладки, положения головы и удобства наблюдения через окуляр. После выбора подходящей позиции крепежные винты затягиваются.

Правильное положение прицела позволяет комфортно видеть прицельную картину без необходимости каждый раз искать точное положение глаза относительно окуляра.

При установке также необходимо соблюдать безопасное расстояние от окуляра до глаза стрелка. Оптимальное положение определяется до окончательной фиксации крепления.

Регулируемый окуляр

Для индивидуальной настройки изображения прицельной сетки ARKON 4x20 оснащен регулируемым окуляром с фиксирующим кольцом.

Перед началом эксплуатации фиксирующее кольцо необходимо ослабить, после чего вращением окуляра подобрать положение, при котором прицельная сетка воспринимается наиболее четко. После завершения регулировки фиксирующее кольцо затягивается.

Эта настройка выполняется непосредственно под зрение пользователя и позволяет получить хорошо различимую прицельную сетку без дополнительных элементов управления.

После первоначальной настройки окуляр можно оставить в выбранном положении. В сочетании с постоянной кратностью 4x это делает повседневную эксплуатацию ARKON 4x20 максимально последовательной: основные регулировки выполняются на этапе подготовки и пристрелки, после чего прицел остается готовым к работе.

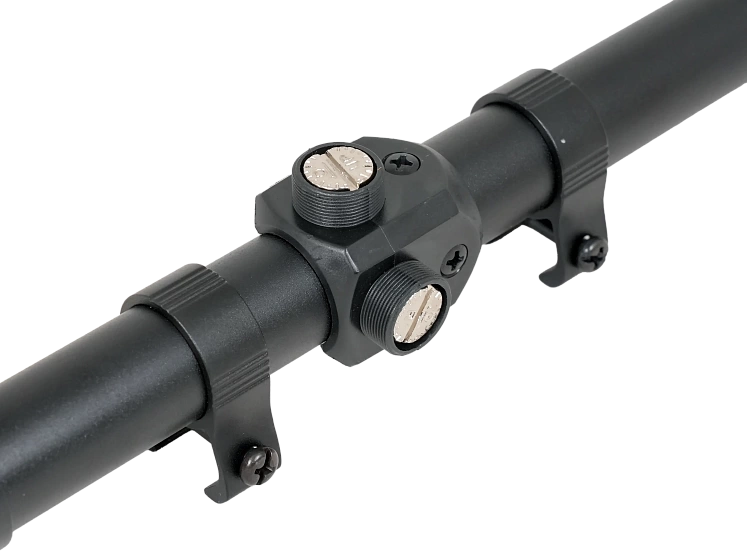

Горизонтальная и вертикальная юстировка

Для пристрелки ARKON 4x20 предусмотрены два независимых механизма юстировки по вертикали и горизонтали.

Вертикальная регулировка позволяет корректировать положение средней точки попадания по высоте. Горизонтальная используется для внесения поправок по направлению. Оба регулировочных узла расположены в центральной части корпуса.

Юстировочные винты защищены колпачками. Перед пристрелкой колпачки снимаются, после чего выполняется необходимая корректировка. По завершении настройки защитные элементы устанавливаются обратно.

Такая конструкция позволяет последовательно настроить прицел после установки на оружие и привести положение средней точки попадания к требуемой точке прицеливания.

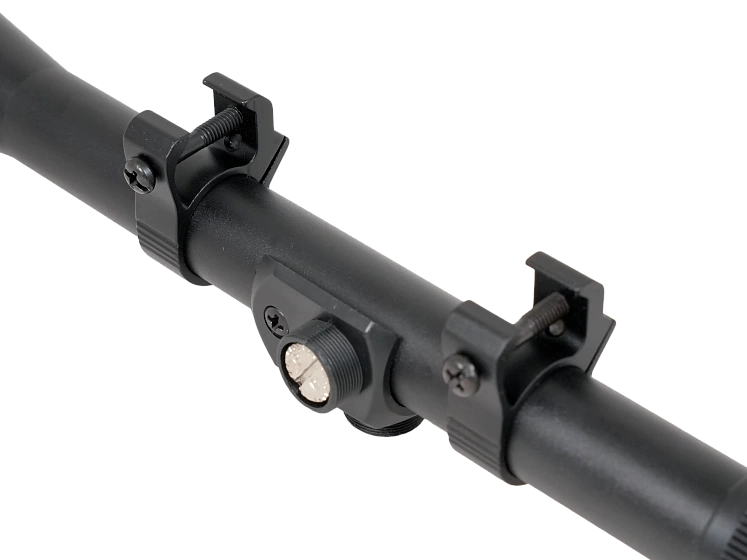

Крепление на «ласточкин хвост» 11-12 мм

ARKON 4x20 устанавливается на планку типа «ласточкин хвост» шириной 11-12 мм. Крепление выполнено непосредственно на корпусе прицела и фиксируется при помощи винтов кронштейна.

Во время монтажа необходимо выбрать удобное положение ARKON 4x20 относительно глаза стрелка и убедиться в отсутствии люфтов. После этого винты крепления окончательно затягиваются.

Если прицельная сетка после монтажа расположена неровно, положение корпуса можно скорректировать. Для этого крепежные винты ослабляются, прицел выравнивается, после чего крепление затягивается повторно.

Посадочный диаметр ARKON 4x20 составляет 19 мм.

Конструкция крепления ориентирована на практическую эксплуатацию и не требует использования сложных регулировочных механизмов. Основная задача пользователя правильно расположить прицел, выровнять его относительно оружия и надежно затянуть крепеж.

Масса 92 г

Одно из ключевых практических преимуществ ARKON 4x20 – небольшой вес. Масса прицела составляет 92 г.

Для компактного пневматического и малокалиберного оружия этот параметр имеет особое значение. Дополнительное оборудование не должно чрезмерно увеличивать общую массу системы или заметно менять привычное ощущение оружия.

При весе менее 100 г ARKON 4x20 позволяет оснастить оружие оптическим прицелом, сохраняя легкую конфигурацию. Это особенно удобно для продолжительной стрельбы и ситуаций, где избыточная масса оборудования нежелательна.

Небольшой вес сочетается с фиксированной оптической схемой и интегрированным креплением, поэтому для установки не требуется создавать громоздкую конструкцию из большого количества элементов.

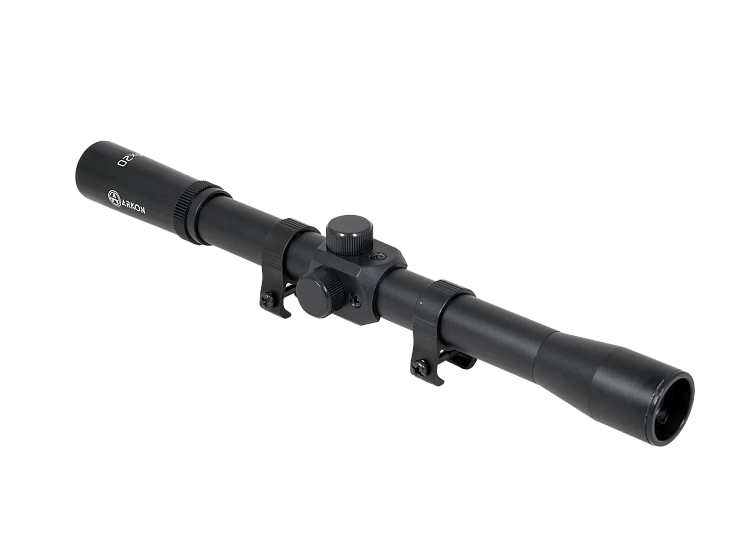

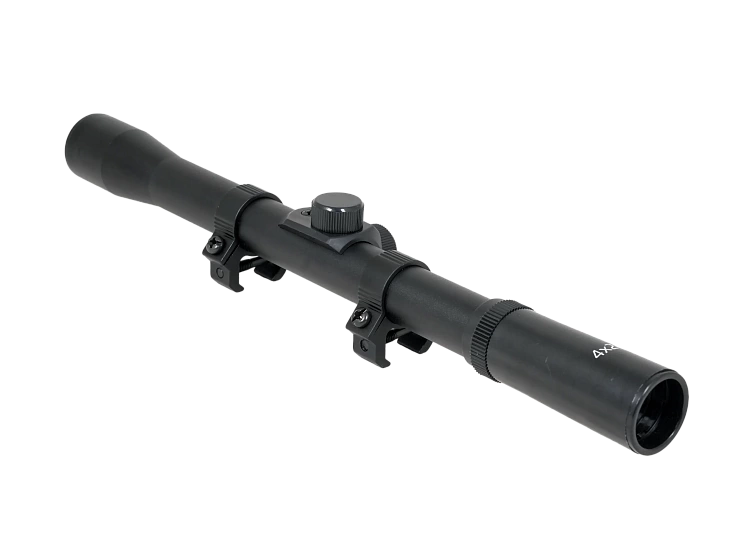

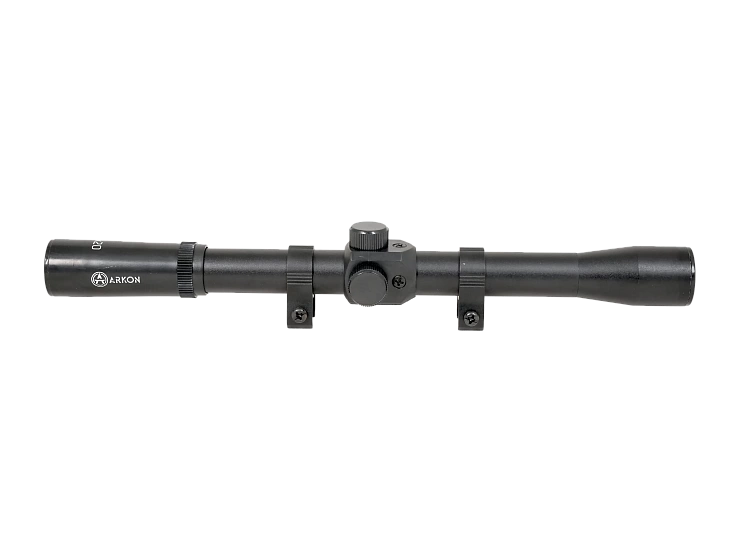

Длина 273 мм

Полная длина ARKON 4x20 составляет 273 мм. Такие размеры позволяют разместить основные оптические и механические элементы в вытянутом компактном корпусе.

В передней части расположен объектив, в центральной крепление и механизмы вертикальной и горизонтальной юстировки, в задней окуляр с фиксирующим кольцом.

Отдельного кольца регулировки кратности у ARKON 4x20 нет, поскольку увеличение постоянно и составляет 4x. Это отличает модель от прицелов серии ARKON с диапазоном кратности 3-7x и одновременно упрощает ее устройство.

Компактные размеры помогают подобрать удобное положение прицела на планке оружия с учетом требуемого удаления выходного зрачка.

Простая подготовка ARKON 4x20 к работе

Конструкция ARKON 4x20 рассчитана на понятную последовательность первоначальной настройки.

Сначала регулируется окуляр до получения четко видимой прицельной сетки. Затем прицел устанавливается на планку оружия в положении, обеспечивающем удобное наблюдение и безопасное расстояние до глаза.

После фиксации крепления необходимо проверить отсутствие люфтов и правильность расположения прицельной сетки. При необходимости положение корпуса корректируется.

Завершающий этап - пристрелка с внесением поправок посредством вертикального и горизонтального механизмов юстировки. После этого защитные колпачки возвращаются на регулировочные винты.

Благодаря фиксированной кратности дополнительная настройка увеличения не требуется. Это сокращает количество операций и делает работу с ARKON 4x20 предсказуемой.

Оптика для пневматического и малокалиберного оружия

ARKON 4x20 предназначен исключительно для пневматического или малокалиберного огнестрельного оружия. Эксплуатация прицела на более мощных системах не предусмотрена.

Четкое определение области применения является важной частью технического подхода ARKON. Оптический прибор должен использоваться именно в тех условиях, под которые рассчитана его конструкция.

В своем классе ARKON 4x20 предлагает рациональный набор параметров: постоянное увеличение, небольшой объектив, минимальную массу, механическую юстировку и простую установку на распространенное крепление.

ARKON 4x20 – практичность и функциональность в компактном корпусе

ARKON 4x20 создан для стрелков, которым требуется легкий и понятный оптический прицел с фиксированным четырехкратным увеличением. Световой диаметр объектива 20 мм, поле зрения 20,8 м на 100 м и удаление выходного зрачка 60-80 мм формируют сбалансированную оптическую систему для предусмотренного класса оружия.

При массе 92 г и длине 273 мм ARKON 4x20 сохраняет компактность, а встроенное крепление для планки «ласточкин хвост» 11-12 мм упрощает монтаж. Настройка окуляра и раздельная вертикальная и горизонтальная юстировка дают пользователю необходимые возможности для подготовки прибора и пристрелки.

В основе подхода ARKON – разработка практичных оптических решений, техническая определенность характеристик и доступность сервисной поддержки. Разработка технологий, обслуживание и сервис бренда сосредоточены в России и Беларуси, производство организовано в Китае.

ARKON 4x20 продолжает эту концепцию в классе компактной дневной оптики  минимальная масса, фиксированная кратность, необходимые механические регулировки и конструкция, ориентированная на понятную и надежную эксплуатацию.
