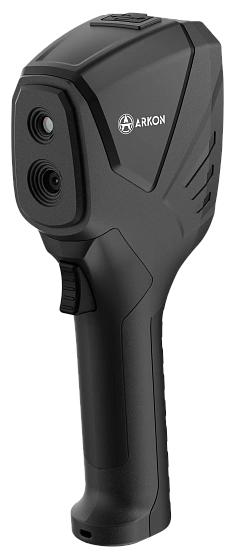

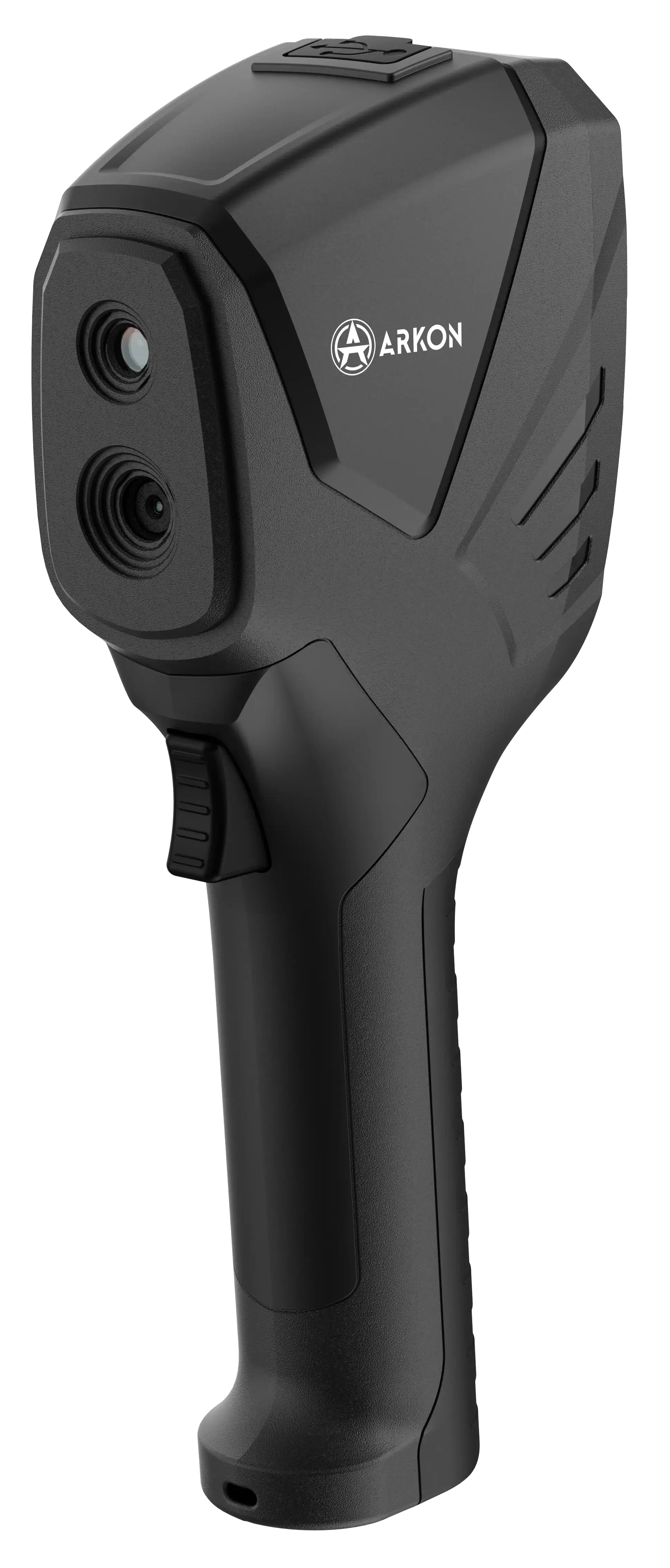

Тепловизионная камера ARKON TC1V

Основные особенности модели

ARKON TC1V – компактная тепловизионная камера для визуального контроля температурных распределений и бесконтактного измерения температуры поверхности. Модель сочетает тепловизионный модуль и цифровую камеру видимого диапазона, поэтому позволяет не только обнаружить нагретые или охлаждённые участки, но и сопоставить тепловую картину с обычным изображением объекта. Это повышает информативность диагностики и помогает быстрее интерпретировать результаты непосредственно на месте измерения.

ARKON TC1V подходит для контроля электрооборудования, строительных конструкций, трубопроводов и нагревательного оборудования, поиска локальных перегревов и теплопотерь, а также других задач неразрушающего теплового контроля. Прибор оснащён встроенной памятью, поддерживает фото- и видеозапись и подключение к компьютеру через USB Type-C.

VOx-сенсор и цифровое улучшение изображения

В основе ARKON TC1V используется неохлаждаемый VOx-сенсор с физическим разрешением 96 × 96 пикселей. Цифровое улучшение повышает разрешение тепловизионного изображения до 240 × 240 пикселей. Размер пикселя составляет 12 мкм, спектральный диапазон – 8-14 мкм.

Тепловая чувствительность NETD не превышает 60 мК. Это позволяет фиксировать небольшие температурные различия и наглядно показывать распределение тепла на поверхности объектов. Такая чувствительность важна при поиске локальных перегревов, участков повышенной теплопередачи, тепловых утечек и других температурных аномалий.

Объектив 1,35 мм с относительным отверстием F/1.0 обеспечивает угол обзора 50° × 50°. Фокусировка фиксированная, поэтому во время работы не требуется постоянно подстраивать резкость вручную.

Два температурных диапазона до +550 °C

ARKON TC1V поддерживает два диапазона измеряемых температур:

• от -20 °C до +150 °C;
• от +100 °C до +550 °C.

Переключение диапазона позволяет адаптировать прибор под конкретную задачу - от обследования строительных конструкций до контроля оборудования с выраженным нагревом. Точность измерения составляет ±2 °C или ±2% - применяется большее из значений.

На экране могут одновременно отображаться температура центральной точки, максимальная и минимальная температура в сцене. Показ наиболее горячей и наиболее холодной точек можно включать и отключать через настройки. Пользователь получает не только визуальную термограмму, но и числовые значения в ключевых участках изображения.

Цифровая камера 640×480 и совмещение изображений

Важная особенность ARKON TC1V встроенная цифровая камера видимого диапазона с разрешением 640 × 480 пикселей. Пользователь может переключаться между тремя источниками изображения:

• тепловизионным;
• изображением цифровой камеры;
• совмещённым изображением.

В режиме совмещения тепловизионная информация накладывается на изображение видимого диапазона. Доступны уровни прозрачности 0%, 25%, 50%, 75% и 100%, что позволяет подобрать удобное соотношение двух изображений.

Такой режим помогает точнее связать температурную аномалию с конкретным элементом конструкции или оборудования. Для более точного наложения предусмотрена регулировка смещения изображения по вертикальной и горизонтальной осям.

Пять цветовых палитр

ARKON TC1V предлагает пять вариантов отображения тепловизионного изображения:

• Радуга;
• Железо;
• Красно-жёлтый горячий;
• Белый горячий;
• Чёрный горячий.

Цветные палитры помогают выделять температурный контраст, а монохромные режимы удобны при анализе более равномерно нагретых объектов. Быстрое переключение палитр выполняется отдельной кнопкой.

Настройка коэффициента излучения

Для корректного бесконтактного измерения температуры важна излучательная способность поверхности. В ARKON TC1V коэффициент излучения регулируется в диапазоне от 0,01 до 1,00, значение по умолчанию – 0,95.

Предусмотрены готовые настройки:

• матовая поверхность – 0,95;
• полуматовая – 0,85;
• полуглянцевая – 0,60;
• глянцевая – 0,30.

Также можно задать пользовательское значение. Такая регулировка позволяет учитывать различия между материалами по отражающей способности и характеру теплового излучения, повышая корректность измерений.

Фото, видео и встроенная память 4 ГБ

ARKON TC1V позволяет сохранять результаты обследования в памяти устройства. Короткое нажатие кнопки захвата создаёт фотографию, длительное запускает или останавливает видеозапись. Фотографии сохраняются в формате JPG, видеозаписи MP4.

Объём встроенной памяти eMMC составляет 4 ГБ. Сохранённые материалы можно просматривать непосредственно на приборе, удалять и переносить на компьютер. Видеозапись удобна при последовательном обследовании оборудования или протяжённых объектов, когда одного статичного кадра недостаточно.

Дисплей 2,4" и понятное управление

Прибор оснащён ЖК-дисплеем диагональю 2,4 дюйма с разрешением 240 × 320 пикселей. На главном экране отображаются тепловая сцена и основные данные: выбранный диапазон, коэффициент излучения, единицы измерения, температура центральной точки, максимальное и минимальное значения.

Управление построено на физических кнопках. Отдельные клавиши используются для перехода по меню, подтверждения выбора, смены палитры, переключения источников изображения и захвата фото или видео. Такая схема позволяет быстро обращаться к основным функциям прибора непосредственно во время обследования.

USB Type-C и автономная работа

Интерфейс USB Type-C используется для зарядки и передачи данных. После подключения к компьютеру можно активировать режим USB-диска, после чего ARKON TC1V определяется как съёмный накопитель. Фотографии и видеозаписи можно переносить на компьютер для дальнейшего просмотра, хранения или подготовки отчётных материалов. Поддерживаются операционные системы Windows и macOS.

Встроенный литиевый аккумулятор ёмкостью 2000 мАч обеспечивает не менее 4 часов работы. Такой запас автономности позволяет использовать ARKON TC1V для продолжительных проверок без постоянного подключения к внешнему источнику питания.

Для экономии заряда предусмотрено автоматическое отключение через 5 или 20 минут. При необходимости функцию автоотключения можно полностью деактивировать.

Настройки под конкретные условия работы

Меню ARKON TC1V позволяет настроить основные параметры прибора под текущую задачу и условия обследования. Доступны три уровня яркости дисплея: низкий, средний и высокий. Температура может отображаться в градусах Цельсия или Фаренгейта.

Пользователь может выбирать рабочий температурный диапазон, устанавливать дату и время, изменять формат отображения времени и управлять показом минимальной и максимальной температурных точек.

Отдельный раздел меню предназначен для работы со встроенной памятью. В нём можно проверить её состояние и выполнить форматирование. Такая структура настроек позволяет использовать ARKON TC1V как самостоятельный диагностический инструмент без необходимости постоянного подключения к компьютеру.

Компактный корпус для мобильного контроля

Размеры ARKON TC1V составляют 208 × 61 × 76 мм, масса 250 г. Компактный ручной формат удобен для выездных обследований, технического обслуживания и регулярного контроля большого количества объектов.

Рабочий температурный диапазон ARKON TC1V составляет от -5 °C до +40 °C. Допустимая температура хранения от -10 °C до +50 °C. Прибор рассчитан на эксплуатацию при относительной влажности от 10% до 85% без образования конденсата.

В одном корпусе объединены тепловизионное наблюдение, бесконтактное измерение температуры поверхности, цифровая камера видимого диапазона, совмещение изображений, фото- и видеозапись, встроенная память и интерфейс USB Type-C. Это снижает количество дополнительного оборудования, необходимого специалисту при проведении оперативного контроля.

Практические возможности ARKON TC1V

Функциональность ARKON TC1V ориентирована на задачи, в которых температурное распределение является важным диагностическим признаком. Камера может применяться для контроля электрооборудования, линий электропередач и трансформаторов, поиска участков локального нагрева, анализа теплопотерь и температурного состояния трубопроводов и нагревательного оборудования.

В строительной сфере тепловизионный контроль помогает выявлять участки с отличающейся температурой поверхности, включая зоны возможных теплопотерь и так называемые мостики холода. В промышленности ARKON TC1V позволяет оперативно оценивать температурное состояние оборудования и обнаруживать аномальные участки до проведения более детальной диагностики.

Совмещение тепловизионного и видимого изображения делает результаты обследования более наглядными. Пользователь может не только увидеть температурную аномалию, но и быстрее определить её положение относительно элементов контролируемого объекта, после чего сохранить фотографию или видеозапись для последующего анализа.

ARKON TC1V – технологичный инструмент теплового контроля

ARKON TC1V предназначен для задач, где важно не просто увидеть распределение тепла, а быстро определить проблемный участок, сопоставить его с конкретным элементом объекта и зафиксировать результат. Неохлаждаемый VOx-сенсор, температурные измерения до +550 °C, отслеживание горячей и холодной точек, регулируемый коэффициент излучения и пять цветовых палитр формируют техническую основу прибора.

Цифровая камера 640×480, совмещение тепловизионного и видимого изображения, фото- и видеозапись расширяют возможности анализа и документирования. Встроенная память 4 ГБ, USB Type-C и автономная работа не менее 4 часов делают ARKON TC1V удобным самостоятельным инструментом для регулярного технического контроля.

ARKON развивает приборы с акцентом на практическую функциональность, понятное управление и технологичность. ARKON TC1V объединяет основные инструменты тепловизионного контроля в компактном устройстве, рассчитанном на оперативную диагностику, системную эксплуатацию и удобную фиксацию результатов.
